Монтаж автоматики котельных

 Инженеры КИПиА и автоматики Группы Компаний НПК «Завод модульного энергооборудования» выполнят для Вас монтаж автоматики котельной, тепловых пунктов, отопления и вентиляции в Новокузнецке и Кемеровской области.

Мы выполним для Вас работы по монтажу электроснабжения и автоматизации внутренних инженерных систем зданий в Новокузнецке, а также диспетчеризации и телеметрии:

• автоматизации котельных установок, газоснабжения;
• систем теплоснабжения отопления и вентиляции;
• тепловых пунктов и узлов учета тепла (учет тепловой энергии);
• водоснабжения и канализации;
• пожарной сигнализации котельных, зданий и сооружений.

Монтаж автоматики газовой котельной

Грамотный монтаж автоматики газовой котельной необходим по следующим причинам:

• Это важное условие безопасной эксплуатации - подразумевает наличие корректно работающих блокировок и отключений при авариях, сигнализацию и мониторинг;
• Не получится пройти приемку Ростехнадзора без исправной автоматики безопасности котельной: при вводе проверяют время срабатывания, пожарную и аварийную сигнализацию, работу котлов и горелок, соответствие техническим решениям в рабочей документации, исполнительно-техническую документацию;
• Уменьшаем вероятность простоя котельной и аварийных остановок котлов, так как правильные алгоритмы контроллеров автоматики предотвращают ложные срабатывания, и одновременно не допускают аварий.
• Экономия топлива и ресурса основного оборудования - каскадное управление, погодозависимое регулирование, и корректная настройка горения уменьшат перерасход газа, термическое напряжение теплообменников, и износ насосов.

Комплексный монтаж автоматики газовой котельной включает в себя:

• Визуальное и инструментальное обследование объекта и подготовка предварительных технических решений;
• Подбор оборудования шкафов автоматики, свободно-программируемых контроллеров управления;
• Монтаж шкафов автоматики и органов управления;
• Электромонтажные работы, прокладка кабельных трасс силовых и слаботочных;
• Подключение оборудования, датчиков и исполнительных механизмов, контрольно-измерительных приборов;
• Наладка и пусконаладочные работы (ПНР);
• Проверка, обкатка и испытания системы автоматизации;
• Настройка диспетчеризации и мониторинга.

Более подробно опишем процесс монтажа на объекте Заказчика ниже.

Обследование объекта и подготовка

Наши специалисты выезжают на котельную, проводят осмотр действующего оборудования и существующих систем управления. Подготовка также включает в себя анализ старого проекта, функциональных схем, спецификаций и логики работы автоматики, чтобы монтаж и наладка были строго по рабочему проекту шифров АТМ, АК и паспорту производителя.

Сверяем проект/факт по основному оборудованию: котлам, горелкам, газовой арматуре, датчикам и исполнительным механизмам. Далее Заказчик получает перечень замечаний и предложений. Таким образом исключаем частую проблему: часть защит котлов задублирована, или, наоборот, отсутствует.

Изучение дополнительных требований эксплуатирующей организации, Заказчика, предписаний Ростехнадзора, определение признаков ОПО (при наличии), изучение карты ОПО для дальнейшего понимания, какие монтажные работы требуется проводить.

Итогом обследования является уточненное техзадание к договору на монтаж.

Подбор оборудования автоматики

Второй этап, который определяет оснащение автоматики котельной. Здесь ключевые моменты:

• выбор контроллера/релейной логики (по проекту), модулей ввода-вывода и диспетчеризации, источников питания и резервного питания;
• подбор шкафов/щитового оборудования;
• выбор датчиков КИПиА и исполнительных механизмов (если поставка входит в объем работ);
• подготовка функциональных и принципиальных схем подключения, кабельного журнала (в пределах зоны работ).
• при необходимости разработка рабочего проекта автоматизации (шифр АК, АТМ, АГСВ).

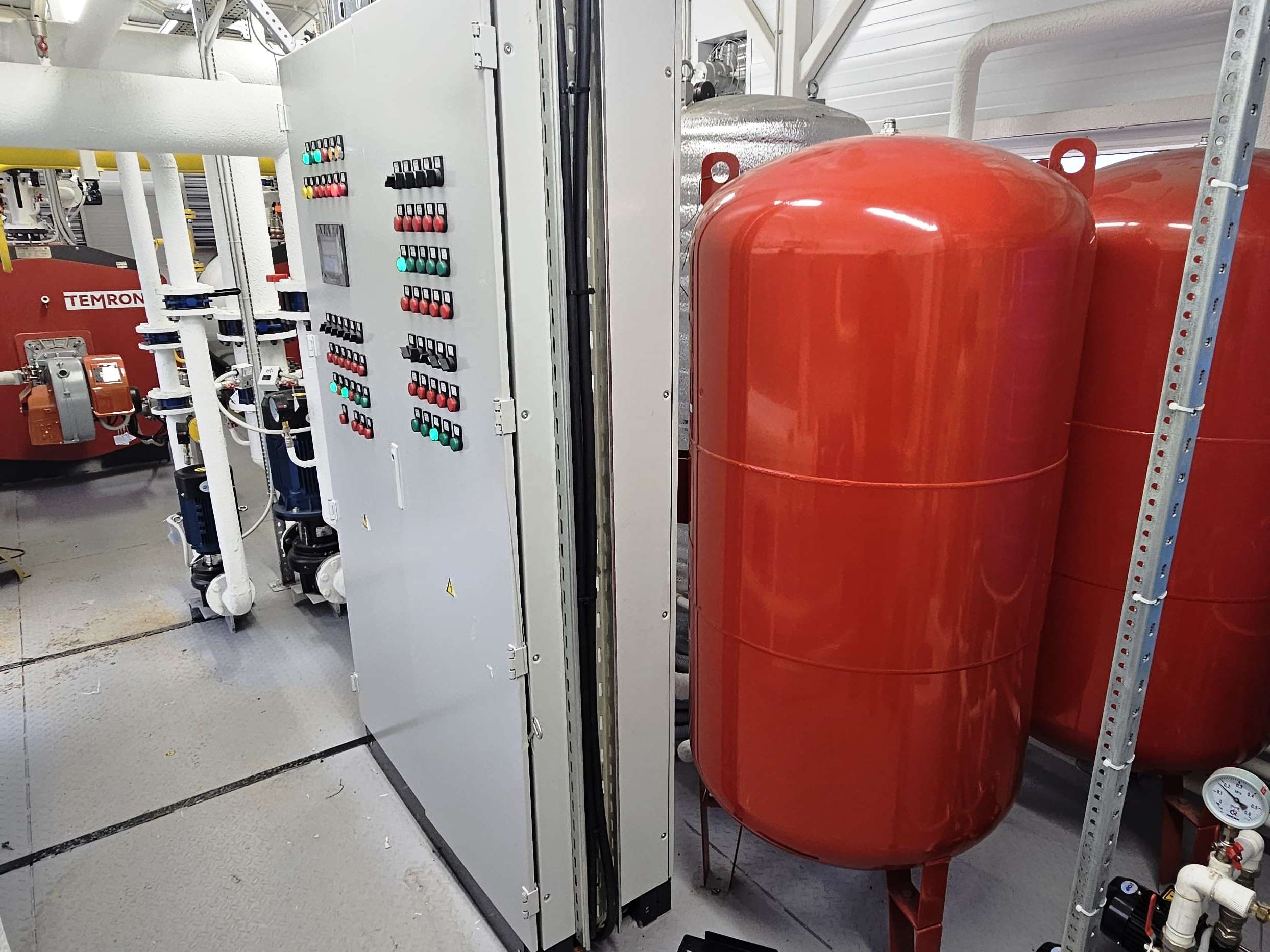

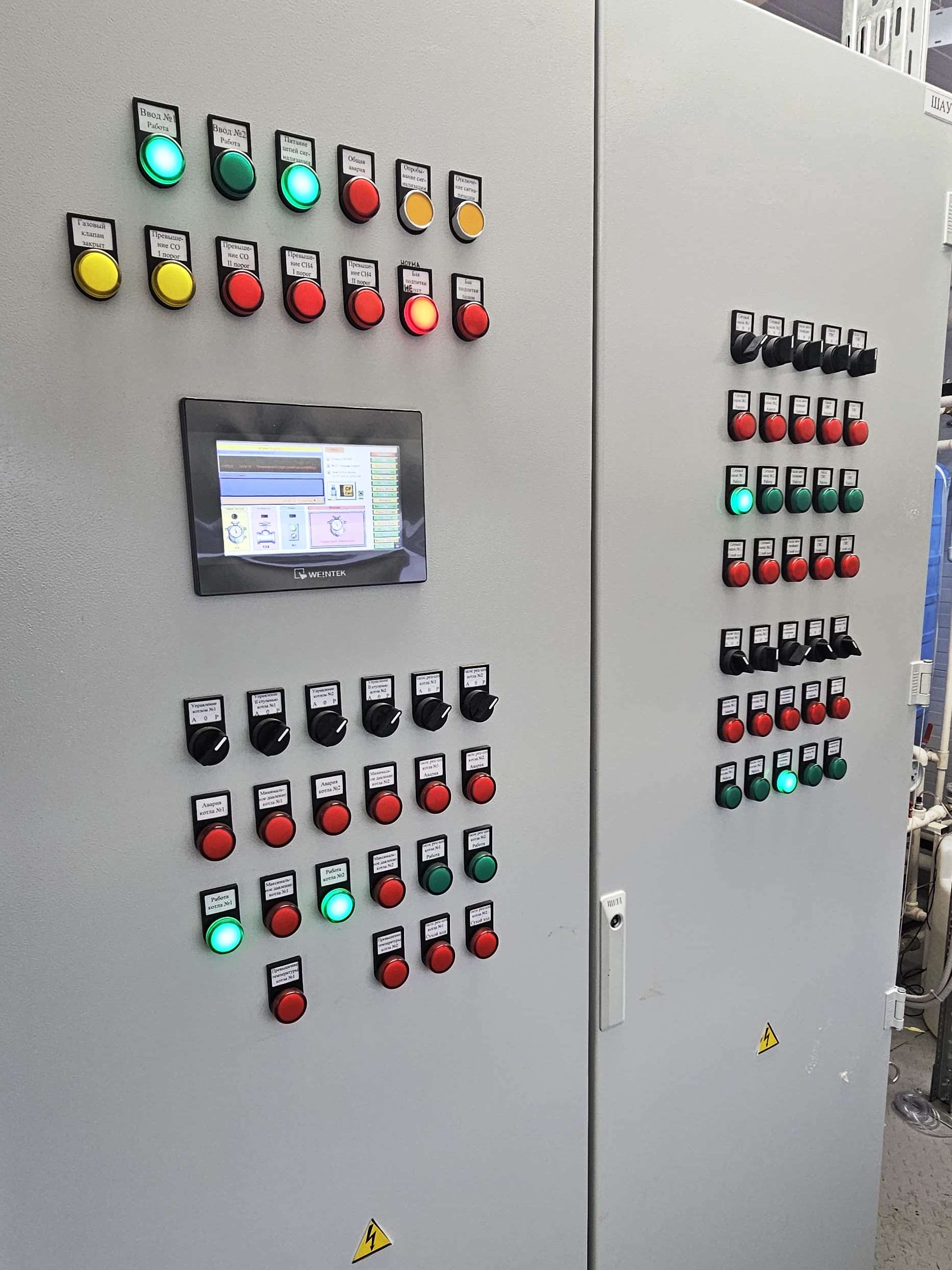

Монтаж шкафов автоматики и блоков управления котлами

Подбираем место установки шкафов по проекту и удобству обслуживания: доступ, отсутствие трубопроводов рядом, возможность безопасного подхода, длина кабельных линий и удаленность от электроснабжения и основного оборудования.

Монтируем шкафы автоматики, обеспечиваем защиту от пыли/влаги в рамках требуемого исполнения щита, при необходимости взрывозащиту. Организуем подвод основного и резервного питания, защиты по электроснабжению (в рамках проекта).

Результат работы - смонтированные шкафы автоматики и щиты управления, готовые к подключению оборудования, приборов КИПиА, и к ПНР.

Электромонтаж и кабельные трассы

Прокладываем кабельные линии силовой и слаботочной части с соблюдением расстояния, и помехозащищенности, избегая наведенного напряжения на слаботочной части.

Далее ввод кабелей в шкафы, клеммирование, маркировка жил и кабелей, чтобы любой инженер мог быстро найти цепь по маркировке, используя проект. Проверяем правильность расключения автоматов защиты и цепей управления.

Подключение приборов КИПиА (датчиков и исполнительных механизмов)

В результате этого этапа Вы получаете систему, в которой подключены:

• газовые электро-магнитные клапаны, датчики давления, температуры, и т.д;
• котлы, горелки, насосы, приводы клапанов, заслонки, частотные преобразователи;
• газоанализаторы и сигнализация (если предусмотрено).

Реализация автоматики безопасности

В рамках работ мы выполняем настройку контроллера, блокировок и срабатываний на основании входящих сигналов от приборов контроля и измерения. Далее настраиваем логику безопасной остановки котла и/или котельной: при срабатывании защиты обеспечивается закрытие газовых клапанов, останов оборудования по заданному алгоритму (например, сперва горелка котла, и уже через 120 секунд насосы котельного контура), работу светозвуковой и пожарной сигнализации, а также запись причины остановки в архив журнала событий контроллера. Дополнительно выполняем разделение событий на «аварию» и «предупреждение» и задаём корректные задержки и фильтрацию сигналов, чтобы исключить ложные срабатывания без ухудшения уровня безопасности: например разовое срабатывание электроконтактного манометра не должно приводить к остановке насоса (это может быть слабый гидроудар или результат нахождения воздуха в трубопроводах), только продолжительность в 3 секунды.

Отдельно настраиваем защиту от самопроизвольного пуска после аварии или пропадания питания на газовой автоматике безопасности, чтобы оборудование не запускалось автоматически без выполнения условий безопасности и подтверждения отсутствия загазованности со стороны персонала.

Наладка и пусконаладочные работы (ПНР)

Этот этап включает в себя следующие работы:

• повторная проверка питания, цепей, интерфейсов, корректности работы входов/выходов, поиск обрывов цепей;
• проверка работы каждого датчика и исполнительного механизма, прибора КИП, показывающих приборов;
• настройка каскада котлов, погодозависимого регулирования через клапан подмеса, насосных групп контуров (если предусмотрено проектом);
• настройка уставок в пределах требований производителя и проекта.

Проверка и испытание системы

После монтажа и наладки мы проводим имитацию событий, проверку аварийных отключений с обязательной фиксацией результатов в актах наладки и режимных картах котлов, ХВП, насосов, чтобы подтвердить соответствие методикам. Режимные карты проверяет инспектор Ростехнадзора перед подписанием Акта о готовности пусконаладочных работ.

В завершение проверяем работу системы в ручном и автоматическом режимах, автоматическое переключение котельной на резервные насосы/котлы, переход на резервное питание.

И только после этого проводится обучение персонала котельной, ответственного за газовое хозяйство, и начало подготовки документов для регистрации ОПО в Ростехнадзоре.

Монтаж систем диспетчеризации и удаленного мониторинга (по заданию Заказчика)

• настройка передачи данных в облачный сервис Овен OwenCloud/SCADA (Modbus/BACnet/OPC и др. по ТЗ);
• формирование мнемосхемы с картой технологического процесса котельной;
• проверка получения/отправки ключевых показатели работы за период времени: время работы, минимальные, максимальные, средние показатели.

Документы по итогам монтажа автоматики котельной

Вы получаете комплект, который помогает эксплуатации и сдаче:

• исполнительные чертежи кабельных трасс;
• инструкции по эксплуатации автоматики;
• техническую программу и методику проведения пусконаладочных работ;
• технический отчет проверки (испытаний) электрооборудования лаборатории;
• акт приемки в эксплуатацию газопроводов и газоиспользующейустановки после пусконаладочных работ;
• акты скрытых работ;
• технический отчет по пуско-наладочным работам;
• режимные карты по эксплуатации: котлов, а также автоматической установки фильтров умягчения непрерывного действия;
• акт комплексного 72-часового опробования котлов (печей и др.) с автоматикой безопасности;

• рекомендации по регламентному обслуживанию и проверкам.

Задачи автоматизации газовой котельной

Автоматизация газовых котельных предназначена для:

• Безопасность - предотвращение аварийных ситуаций: утечка газа, отсутствие тяги в дымоходе, перегрев котлов, погасание пламени горелки, превышение давления теплоносителя (воды или пара).
• Энергоэффективность и учет энергии и топлива - уменьшение расхода газа при режимно-наладочных работах котлов и настройке режимов работы горелки, погодозависимого регулирования температуры воды, настройка работы насосов по давлению и расходу.
• Надежность работы - исключение аварийных остановок оборудования, регулирование температуры теплоносителя при изменении наружной температуры и тепловой нагрузки.
• Удобство эксплуатации котельной - вывод показателей и данных работы, мониторинг и диспетчеризация, архивы аварий - именно обслуживание автоматики котельной позволяет вносить правки в настройки и получать точные сведения на протяжении всего срока службы оборудования.

Нормативная база и законодательная база: монтаж автоматики газовой котельной

Федеральные законы РФ:

• Федеральный закон № 116-ФЗ «О промышленной безопасности опасных производственных объектов»
• Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Постановления Правительства РФ:

• Постановление Правительства РФ № 410 (о мерах по обеспечению безопасности при использовании и содержании ВДГО/ВКГО)
• Постановление Правительства РФ № 1314 (о подключении к сетям газораспределения)

Нормы и правила в области промышленной безопасности (Ростехнадзора):

• ФНП «Правила безопасности сетей газораспределения и газопотребления»
• ФНП «Правила безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»

Своды правил (СП) и актуализированные строительные нормы

• СП 89.13330 «Котельные установки»
• СП 62.13330 «Газораспределительные системы»
• СП 402.1325800 «Газопотребление. Газопотребляющие системы зданий»
• СП 60.13330 «Отопление, вентиляция и кондиционирование»

Отраслевые правила и регламенты и дополнительные указания:

• «Правила технической эксплуатации тепловых энергоустановок» (ПТЭ ТЭУ, утверждены приказом Минэнерго РФ от 24.03.2003 No 115, с изменениями).
• Паспорта jосновного оборудования и инструкции заводов‐изготовителей газовых котлов, горелок, автоматических регуляторов, контроллеров, газовой арматуры и средств контроля.
• Учебно‐методические пособия ВУЗов по котельным.

Монтаж электроснабжения, автоматизации и диспетчеризации систем отопления, вентиляции и кондиционирования, дымоудаления, противодымной вентиляции.

Наши специалисты выполнят для Вас работы по монтажу электроснабжения и автоматизации систем отопления, вентиляции и кондиционирования воздуха, дымоудаления в Новокузнецке, с применением всех возможных методов энергосбережения.

Качественная сборка, монтаж и наладка систем электроснабжения и автоматизации, с применением передовых технологий энергосбережения (системы рекуперации и регенерации, тепловые насосы и иные системы утилизации и переработки тепла), даст Вам экономию при эксплуатации систем.
